陕西合阳王村50MWp光伏并网发电工程

文章出处:责任编辑:人气:-发表时间:2015-11-09 15:01【
配电工程
天天陕西合阳王村50MWp光伏并网发电工程
陕西合阳王村光伏并网发电.jpg项目简介
陕西合阳王村50MWp光伏并网发电工程规划装机容量50MWp,配套建设110KV升压站1座,以1回110KV线路并网,该项目场址位于陕西省渭南市合阳县王村镇西坡村境内,场地中心处坐标为110°2'50"E、35°6'8"N,海拔高度580-700m,组件安装倾角为正南30°,方阵中心间距为7m,污秽等级为II级,极端最高气温为38.4℃,极端最低气温为-29℃,地震烈度为7度。

陕西合阳王村50MWp光伏并网发电工程---设计详解

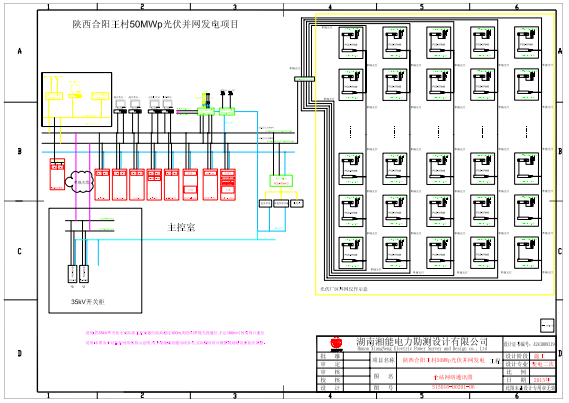

全站网络通讯图

全站网络通讯设计
1.光伏直流系统接线
2.逆变器和变压器容量的选择
3.35KV集电回路
4.升压站35KV侧
5.升压站主变
6.升压站110KV侧

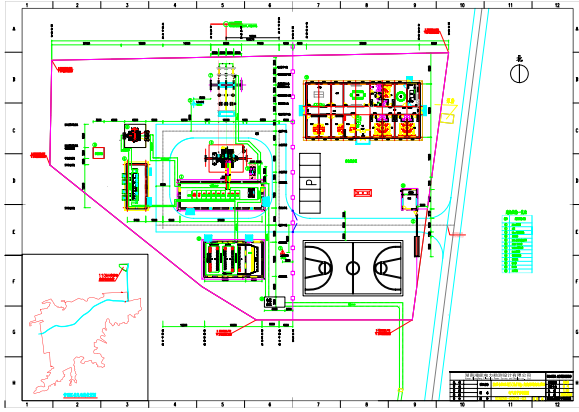

电气总平面布置图

1.配置1台站用变,站用电部分容量为200KVA,变压器电压组合为37±2*2.5/0.4KV,选用干式,安装与35KV配电室内。站用电压为380/220v,采用单母线接线。

2.照明
本工程设有正常照明和事故照明系统,35KV配电室照明电源由站用电供电,逆变器室由光伏战区箱变照明于变供电,采用日光灯照明;事故照明采用自带蓄电池的应急日光灯。

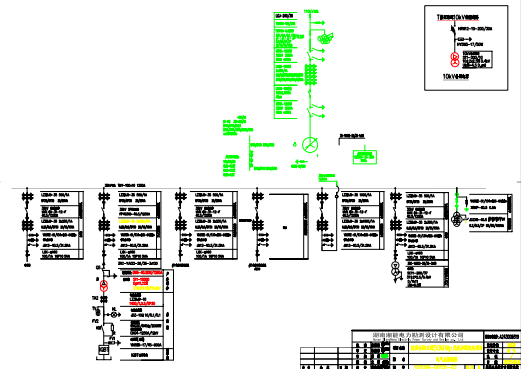

电气主接线图

电气主接线设计

系统选用260Wp多晶硅光伏电池组件,根据并网逆变器的MPPT电压范围,按每22块电池组件串联构成一光伏组串进行设计,容量500kW的逆变器配置96个电池组串。6合直流防雷汇流箱,1合直流配电柜,电池组串按临近原则,逐缓汇流的方式接线,以每16个光伏组串接入1合汇流箱汇流输出至逆变器室的直流配电柜,然后再与逆变器的直流侧相连。项目本期建设容量为50MWp,配置97台500KW光伏并网逆变器,每台逆变器额定交流输出功率为500KW,输出交流电压为三相0.315KV。


保护配置图

绝缘配合

1.光伏电站站址所在区域环节为II级污秽区,110KV、35KV、10KV电气设备爬电比距按最高工作电压25mm/KV来选择。   2.全厂防雷保护  对直击雷的保护:本项目按三级防雷建筑物设计,建筑屋顶均设置屋顶避雷带,并引接入接地网;户外配电装置通过独立避雷针进行保护,户外设置2基25m独立避雷针以保护110KV户外装置。110KV主变,SVG户外部分,主变35KV母线等设备;
