一、工程简介

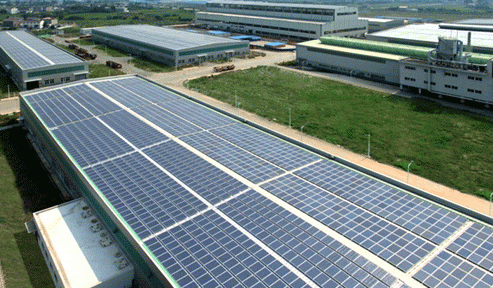

1、项目名称：山西晋源工业园分布式屋顶光伏发电

2、总装机容量：16MW

3、工程范围：整个分布式光伏项目EPC总承包

4、设计单位：湖南湘能电力勘测设计有限公司

5、施工单位：湖南湘能电力强弱电实业有限公司

二、工程设计

1、整体设计

工程光伏组件铺设厂区约15万平米的屋顶上；光伏组件在光照及常规大气环境中使用会有衰减，按系统25年输出每年衰减0.8%计算发电量。工程25年总发电量约为46043万kWh，25年年平均发电约2163.36万kWh，年利用小时数为：1081小时。

工程采用“分块发电、集中并网”方案：设置一条35kV单母线，2回光伏进线，共配置22台500kW并网逆变器，11台1000kVA双绕组分裂式变压器；5台630kW并网逆变器，1台630kVA双绕组变压器，2台1250kVA双绕组分裂式变压器，系统就地逆变升压至35kV，经一回35kV线路送至110kV变35kV侧并网。

2、电气设计

⑴组件至汇流箱，汇流箱至逆变器，逆变器至变压器，变压器至配电房等一次线路设计，一次电缆的敷设方式主要有桥架敷设、直埋敷设等；

⑵配电系统设计，主要指厂用电部分；

⑶配电房内微机保护、线路保护等二次设计；

⑷送出线路的一二次设计等；

⑸防雷接地、照明、消防、火灾报警等设计。

3、土建设计

组件、汇流箱的安装支架设计，逆变升压单元基础设计，配电房的建筑结构设计等。

4、部分设计图纸

三、工程施工

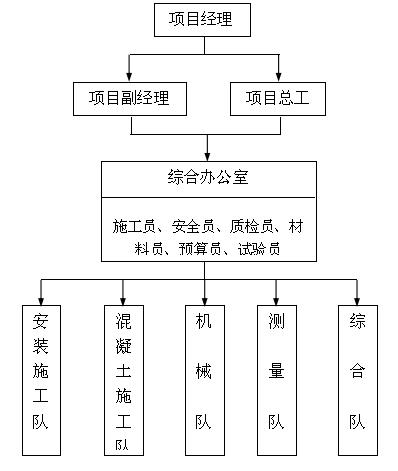

1、现场管理机构

2、施工总体程序

施工放线→基础施工→支架安装→太阳能组件安装→逆变器安装→汇流箱安装→测试、调试→并网测试→竣工验收

3、隐蔽工程检查验收程序
