东投靖边50MWp并网光伏发电项目

文章出处:责任编辑:人气:-发表时间:2016-03-17 08:28【


一、工程概述

1、工程名称:东投靖边并网光伏发电(陕西)

2、总装机容量:50MW

3、工程范围:设计、设备采购及工程施工(EPC)总承包

4、设计单位:湖南湘能电力勘测设计有限公司

5、施工单位:湖南湘能电力强弱电实业有限公司


二、工程设计

1、属半干旱大陆性季风气候,光照充足,温差大,气候干燥,通风条件好,雨热同季,四季明显,平均日照时数为2768.2小时(2516.1-3037.7小时)。

2、本光伏工程选用192324块峰值功率为260Wp的多晶硅光伏组件、47个1MW集装箱式光伏逆变器、47台1000KVA升压变压器和1座110KV升压站,升压站以1回110KV线路接至统万330KV变电站,架空线路长度约6Km。

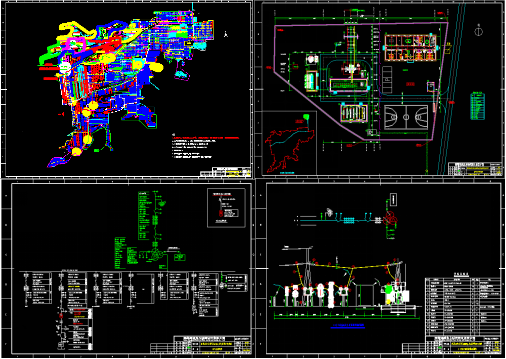

3、部分设计图纸



三、现场施工

1、施工管理组织机构

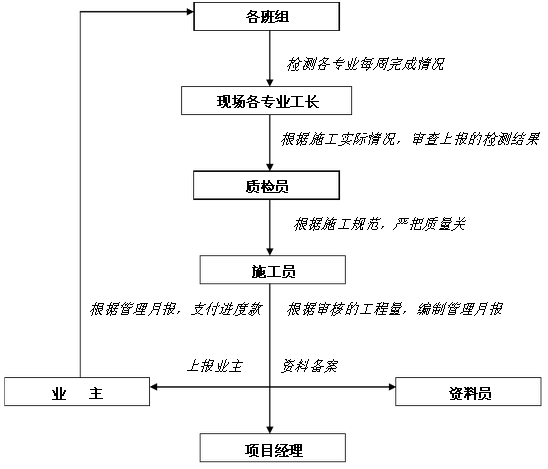

2、进度控制

  专门的进度控制工程师,把主动控制与被动控制结合使用,加大主动控制的力度,力争把各种计划的偏差消灭在萌芽状态,通过主动与被动控制的循环操作来保证施工项目按期保质、保量完成。进度控制采用通用的控制模式。结合设备、材料的供应计划和施工图纸的供应计划,以及施工进度计划编制整个施工阶段的四级动态管理计划,并对项目实施情况进行实时跟踪、反馈,并以此为基础利用各专业不同的加权因子进行工程进度的检测及纠偏工作,并与工程费用的控制紧密结合,使工程建设期间的计划、统计、费用工作形成一个有机的整体。

四级动态管理计划:

一级计划(项目施工总体统筹计划):深度至施工装置,包含人力动迁/遣散计划及合同里程碑。

二级计划(项目总体实施计划):深度至装置的各个系统。

三级计划(月执行计划):深度至不同施工系统内的各个专业。

四级计划(周作业计划):深度至施工的各个工序,即最基础的施工进度计划。


3、太阳能光伏方阵支架底梁安装

A.钢支柱的安装,钢支柱应竖直安装,与基础良好的结合。连接槽钢底框时,槽钢底框的对角线误差不大于±10mm,检验底梁(分前后横梁)和固定块。如发现前后横梁因运输造成变形,应先将前后横梁校直。

B.根据图纸区分前后横梁,以免将其混装。

C.将前、后固定块分别安装在前后横梁上,注意勿将螺栓紧固。

D.支架前后底梁安装。将前、后横梁放置于钢支柱上,连接底横梁,并用水平仪将底横梁调平调直,并将底梁与钢支柱固定。

E.调平好前后梁后,再把所有螺丝紧固,紧固螺丝时应先把所有螺丝拧至八分紧后,再次对前后梁进行校正。合格后再逐个紧固。

F.整个钢支柱安装后,应对钢支柱底与砼结触面进行水泥浆填灌,使其紧密结合。

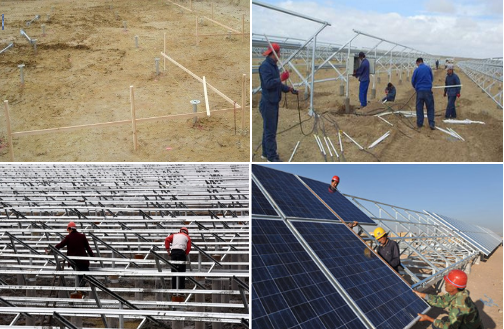

4、施工图片
