垅川20MWp地面光伏电站项目

文章出处:责任编辑:人气:-发表时间:2016-12-20 10:34【


一、工程简介

1、项目名称:垅川地面光伏电站

2、总装机容量:20MW

3、工程范围:整个光伏项目EPC总承包(包括土建、安装调试、架空线路)

4、设计单位:湖南湘能电力勘测设计有限公司

5、施工单位:湖南湘能电力强弱电实业有限公司

二、工程规模

1、土建部分

  包括场地平整、光伏组件基础、逆变器基础、电缆沟、厂区检修道路、厂区围栏施工等。

2、安装调试部分

  包括光伏支架及组件安装、箱逆变器安装、汇流箱安装、电缆敷设、光伏发电组件及逆变器的接地系统、开关站内一二次设备升级安装、配网设备安装、所有分系统及整套调试工作、单机试验及交接试验等。

3、架空线路部分

  以35kV电缆线路集电,送至开关站,以1回35kV线路送出至系统变电站。

三、工程设计

  本工程采用分块发电,集中并网的设计方案,根据光伏组件选型,将系统分成20个1MW并网发电单元。每个单元经过1台变压器升压至35kV,每回10台、合计2回35kV升压变压器通过电缆并接分组连接至光伏电站35kV配电站,全站总共2回光伏进线、1回出线,1回无功补偿装置接线,1回站用变。

  本工程选用500kW集中式逆变器,箱变采用美式箱变。防雷汇流箱按区域划分,安装在专用或基础支架上。箱逆变按照区域划分分散布置在现场中。

  汇流箱、逆变器及箱变的监控由通讯采集控制装置实现,主要监视汇流箱、并网逆变器及箱变的运行状态和实现对逆变器的远控。

四、现场施工

1、交通条件

  项目的东面、南面靠近省道,西面、北面接至国道,公路网比较发达。但场地内的交通仅能供小型车辆通行,为此分别在东、西两块场地按照施工需要修建了施工便道。

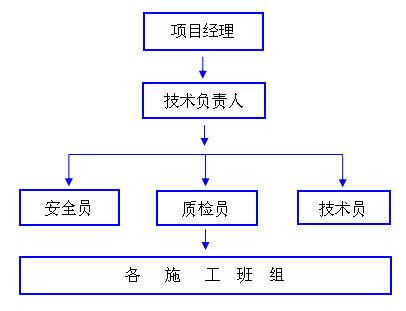

2、管理组织结构

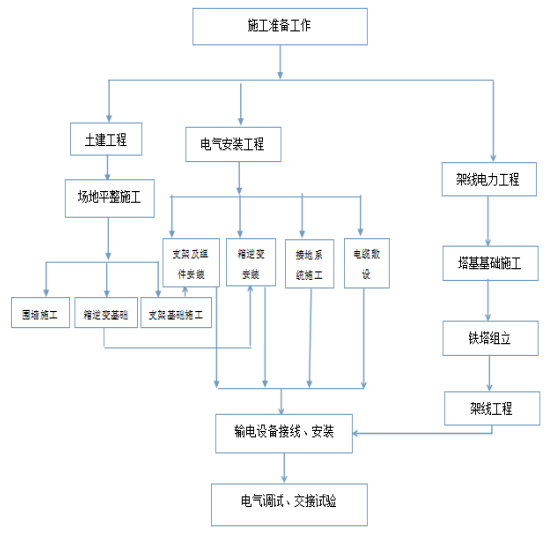

3、整体工程施工程序

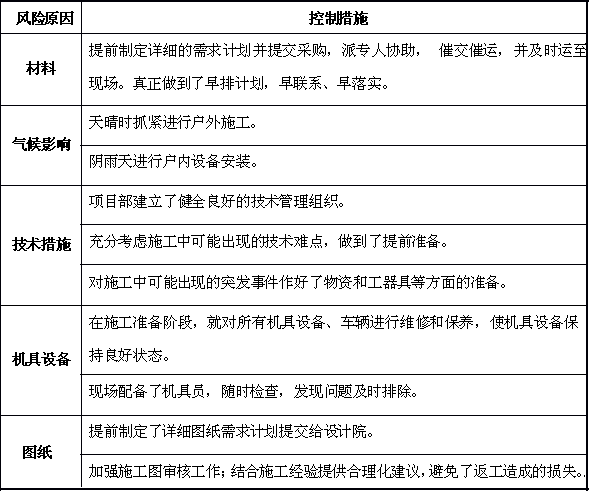

4、进度风险控制措施

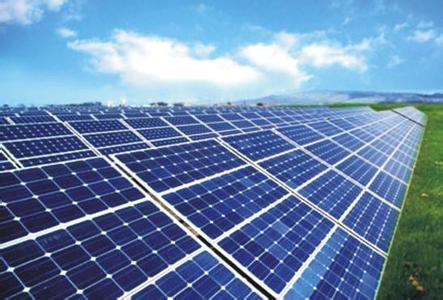

5、现场图片
