一、工程概述

1、工程名称：张掖并网光伏发电（甘肃境内）

2、总装机容量：50MW

3、工程范围：EPC总承包，涵盖设计、施工、调试、光伏并网等工作

4、设计单位：湖南湘能电力勘测设计有限公司

5、施工单位：湖南湘能电力强弱电实业有限公司

二、设计描述

1、安装200000块250W多晶硅光伏电池组件。每4000块电池组件连接为一个1MW阵列单元。共计50个光伏组件单元。

2、防雷接电气接地装置共用。低压配电系统采用TN-C-S系统：设置专用保护线（PE），接地装置接地电阻小于1欧姆。

3、太阳能光伏电池方阵及支架能够抵抗120km/h的风力而不被损坏。

4、项目最大的难点是工期短，并网所需的110KV变电站按照常规站来建，在工期上满足不了要求。通过设计师和业主方沟通，达成一致采用湘能电力自主研发的第五代集成式智能变电站，从而满足业主对工期的要求（建设周期为常规站的1/4）。

第五代集成式智能变电站

三、工程施工

1、施工场地布置

原则：

①适应各施工阶段的生产需要，利于施工作业。

②交通运输畅顺，尽量减少材料的二次运输。

③避免或减少对周围环境和市政设施的影响。

④符合安全生产要求，利于创造一个整洁文明的施工环境。

⑤遵循节约原则，降低生产成本。

布置图：

2、项目工作程序图

3、太阳能组件检测

①太阳能电池板安装完毕，进行测试工作，以检验连接情况。

②分组检测太阳能电池各组串连接状态和参数，需要检测的物理量有输出电压、 输出电流和绝缘电阻等，以检测组串连接是否正常，并作好相应的记录。

③确保太阳能电池组件和支架的可靠连接，确保和直流汇流箱的可靠连接以及 太阳能电池组件的可靠接地与绝缘。

④打开直流汇流箱，用数字万用表检查每组检查电压、电流LCD读数是否显示正常工作电压、负载电流，并作好记录。

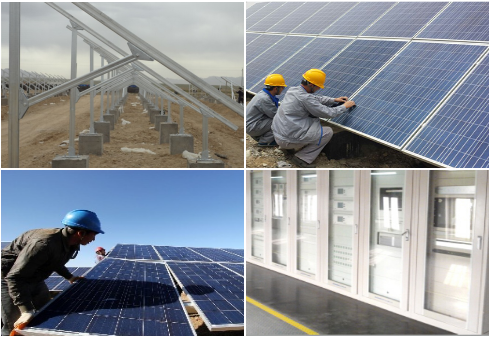

4、现场图片

四、并网接入

  项目施工完成后，最大难点就是光伏并网。湖南湘能电力勘测设计有限公司为客户编写接入系统设计，并由专人帮助客户共同完善并网所需的资料，向相关部门提交资料及完成并网的所有流程手续，最终顺利并网发电。
