南网能源旱鸭基地4.67MW光伏发电EPC总承包项目

文章出处:责任编辑:人气:-发表时间:2017-07-06 10:07【


一、工程概况

1、参建单位

建设单位:南方电网综合能源有限公司

监理单位:湖南中天工程监理有限公司

设计单位:湖南湘能电力勘测设计有限公司

施工单位:湖南湘能电力强弱电实业有限公司

2、工程简介

  旱鸭基地项目位于海口市琼山区甲子镇益新村。在旱鸭养殖基地内57个鸭棚棚顶上采用固定式支架安装太阳能光伏板、电池组件、逆变器,配套建设箱变、综合楼和一座10kV开关站。太阳能光伏发电系统通过光伏组件转化为直流电力,再通过并网型逆变器将直流电能转化为频率、相位符合要求的正弦波电流升压并入用电系统,总装机容量4.67MWp。

二、整体设计

  综合利用旱鸭基地场区内建设5个光伏方阵,100台组串逆变器,20台交流汇流箱,5台箱式变压器,占地面积约42912平方米,项目采用265WP单晶硅太阳能组件,共计18912块。计划年发电量582.72KWh。

  采用光伏升压站10KV电缆进入汇流站,汇流站以1回电缆T接入10KV新民乡水口农场分支线,导线采用ZRCYJV22-3*150。

三、工程施工

1、现场管理组织机构


2、质量保证流程


3、并网关键步骤及部分图片

⑴、一次、二次回路检测;

⑵、10KV外线受电;

⑶、10KV开关站受电;

⑷、变压器受电;

⑸、计量检测;

⑹、变压器冲击试验;

⑺、汇流箱受电;

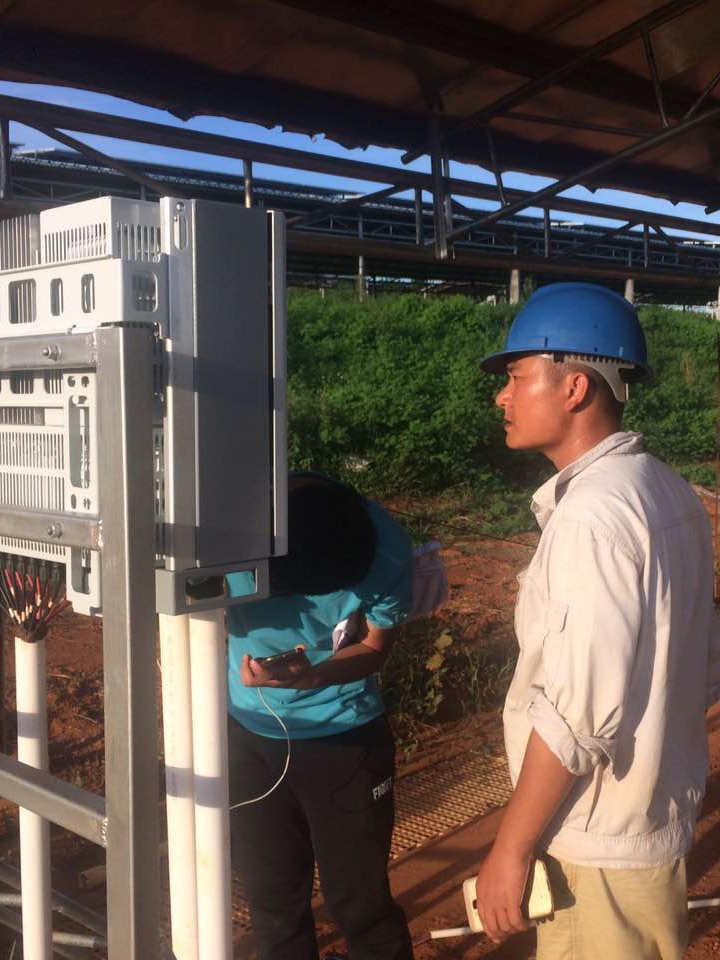

⑻、逆变器受电;

⑼、光伏组件并网发电。


并网成功

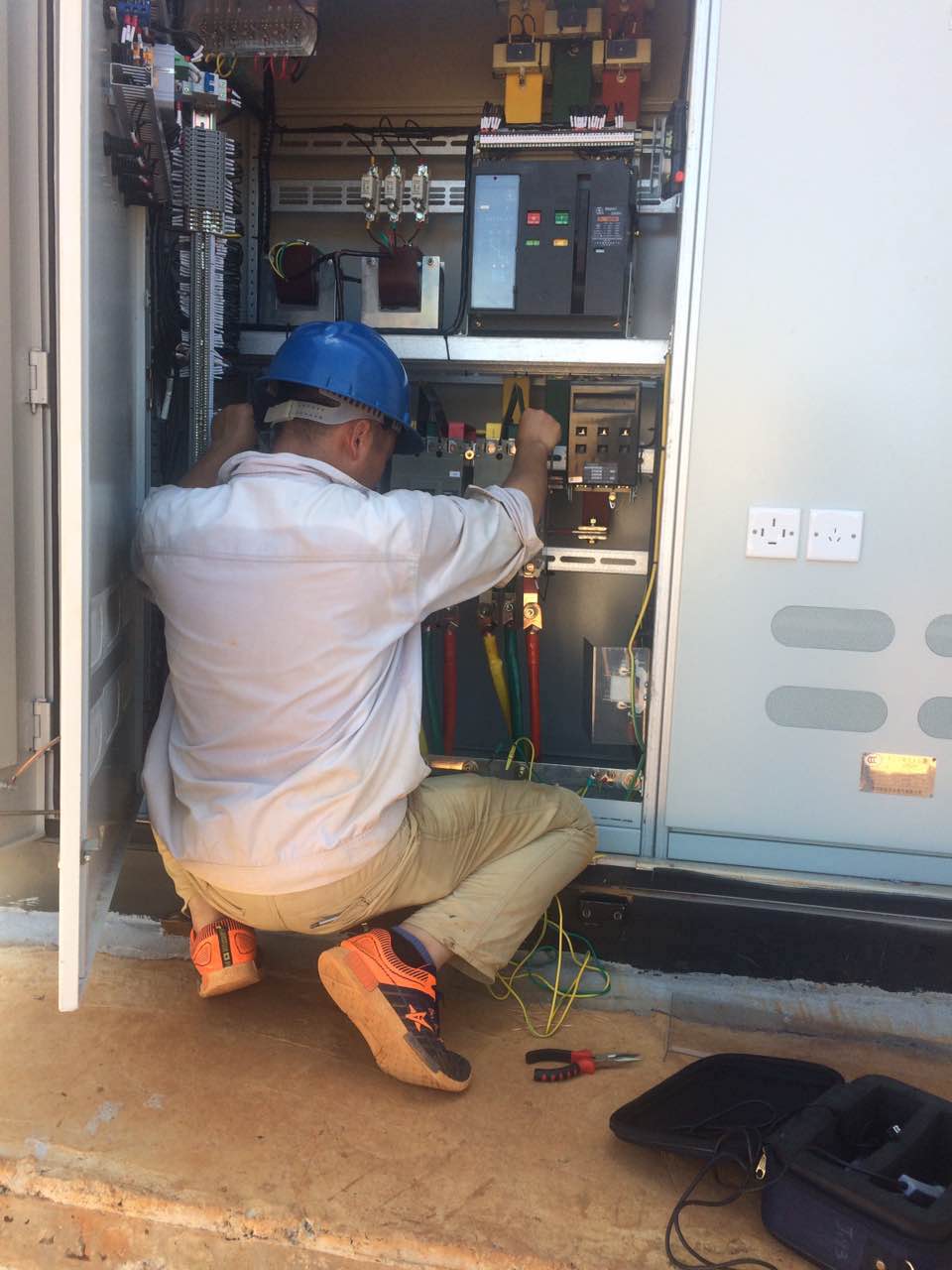

汇流箱核相低压核相10KV外线送电




变压器受电变压器冲击试验逆变器并网发电

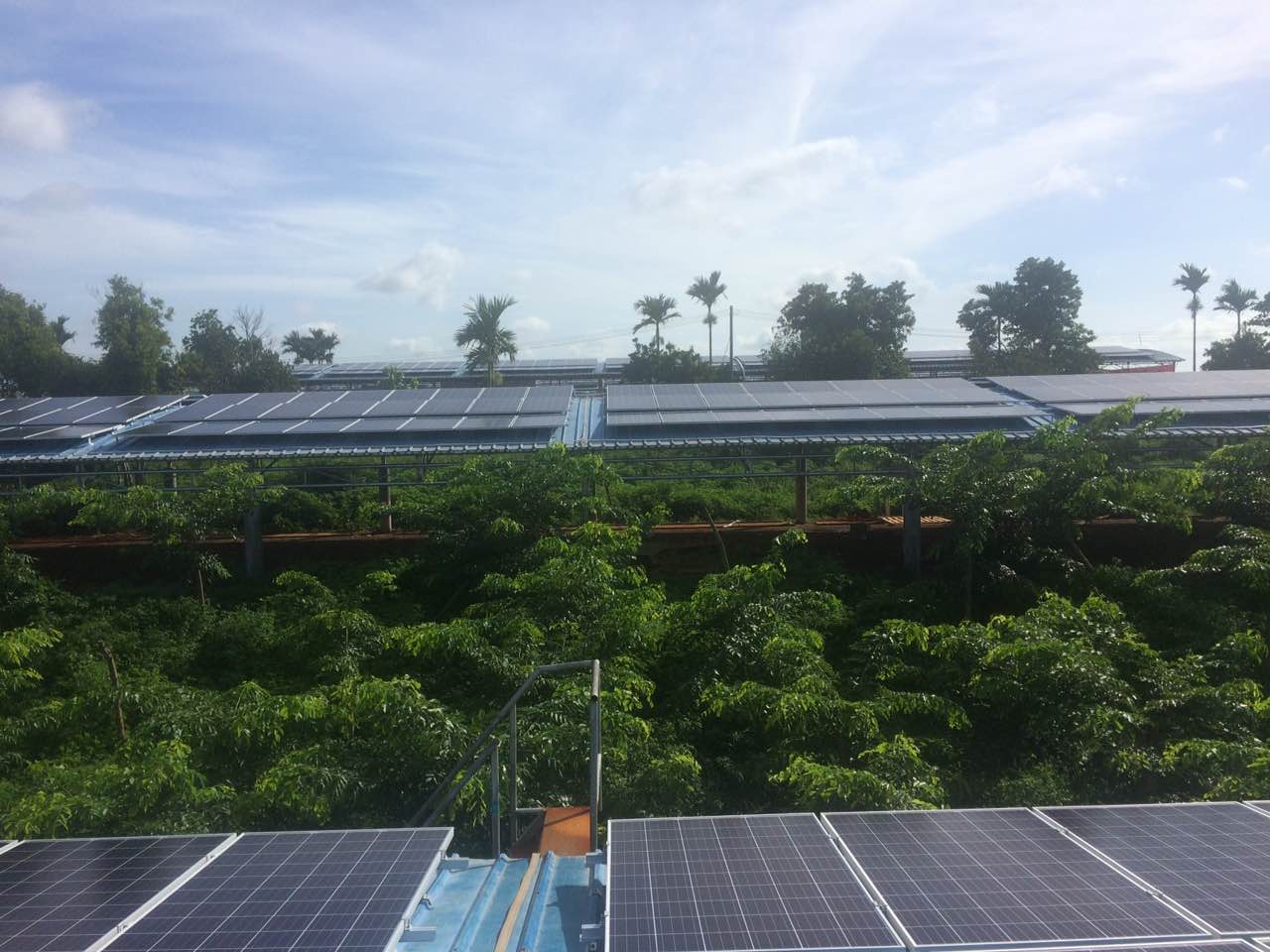

4、现场部分图片





10KV开关站监控室
