甘肃敦煌60MWp光伏发电项目

文章出处:责任编辑:人气:-发表时间:2016-01-04 15:38【
配电工程
天天甘肃敦煌60MWp光伏发电项目

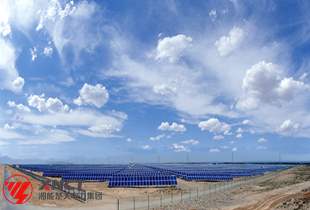

项目简介
敦煌60MWp光伏发电并网工程位于河西走廊西部的敦煌市清洁能源工业园区,产区占地面积1540000m2,规划容量为60MWp,年发电量:87187000kWh。承建的 施工内容涵盖土建(桩基、综合楼、道路等)以及电气安装。

甘肃敦煌60MWp光伏发电项目---设计详解

支架结构图

1.压块尺寸为350*400*250mm

2.支架刚接为C41*52*2.0,立柱为C41*41*2.5

3.面板采用多硅晶面板,面板可以任意调整角度,共安装标准功率为240W的太阳能电池组件210000块。

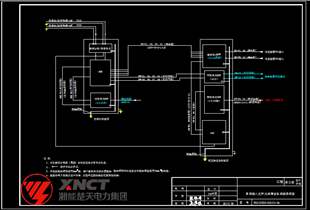

接入支环光通信设备连接
数据采集层使用通讯网关采集设备数据,通讯网关采用485采集逆变器、智能电表、智能汇流箱及环境检测仪数据。

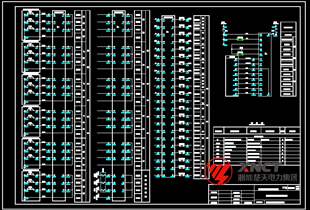

母线保护柜原理接线
全站采用防雷配电保护柜,母线保护柜主要由直流输入断路器、电流表、光伏防雷器、防反二极管和接线端子等电器元件组成。 直流柜中正、负交替接线方式为正、负极分开安装的方式,以防止设备在使用中受一些外部因素影响(如异物进入、电缆绝缘皮受损、潮湿、凝露等)发生短路事故。
全站微机监控网络控制

微机监控系统配备有监控用计算机、UPS、网络交换设备、通讯管理设备、通讯终端以及网络介质等组件。微机监控系统主要由监控系统数据库、画面编辑、通讯网络及规约处理、调度数据库等组成,也可在监控系统完成软件VQC、五防等功能。
