一、工程简述

1、工程名称：内蒙古锡林郭勒白音华110KV装配式集成变电站

2、工程范围：EPC总承包，包括设计、施工、调试等

3、设计单位：湖南湘能电力勘测设计有限公司

4、施工单位：湖南湘能电力强弱电实业有限公司

二、工程设计

1、整体设计

选择5万千伏安主变2台，电压等级110/10，110KV GIS共9个间隔，10KV开关柜26面，电容器4800千乏2组，接地转角变1000千伏安2台，消弧线圈900千乏2台，变电站按无人值班站设计，采用计算机监控系统。110千伏出线：规模2回。10千伏出线：规模36回。

2、电气一次部分

110千伏采用户内GIS设备，共间隔9个分别为出线2回、主变进线间隔3回、母线PT间隔2回、桥间隔2回，110kV避雷器装于GIS设备内，共2组。

10千伏采用单母三分段接线建设，2个主变进线间隔（4面柜），13个出线间隔，2个分段间隔（3面柜），2个PT及避雷器间隔，2并联电容器出线间隔，2个消弧线圈出线间隔。

3、电气二次部分

本站为无人值班变电站，采用计算机监控系统。主变压器和110千伏二次设备集中组屏，10千伏二次设备就地分散布置。配置主机兼操作员工作站1套。配置公用测控柜1面。

全站配置GPS时钟装置1套，实现站控层、间隔层及保护装置的时钟同步，与监控系统统一组屏。

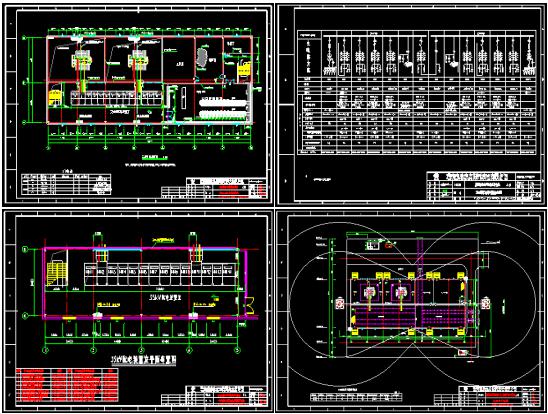

4、部分设计图纸

三、现场施工

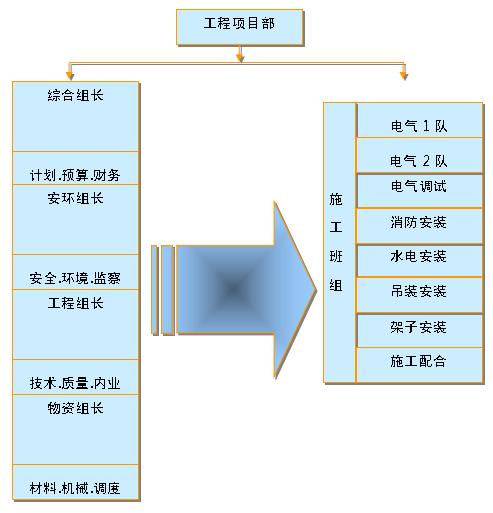

1、施工组织机构

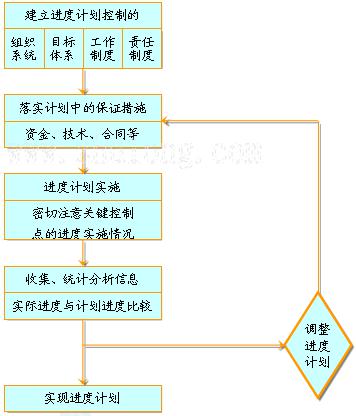

2、计划控制程序

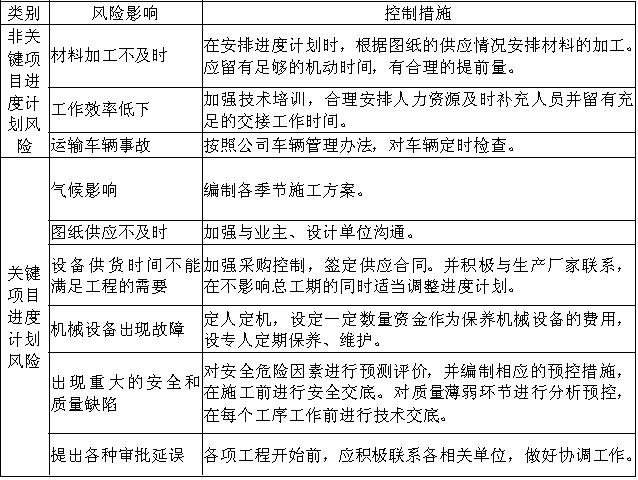

3、风险影响及控制措施

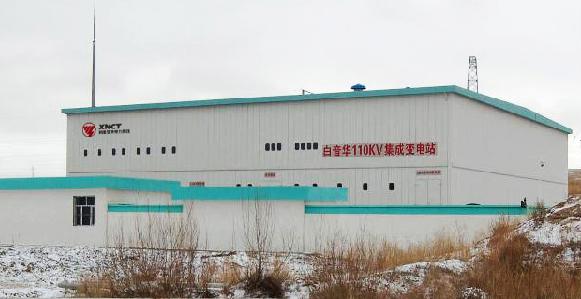

4、现场图片
