马嘶桥110kv装配式集成变电站建设工程

文章出处:责任编辑:人气:-发表时间:2015-12-17 15:11【
配电工程
天天马嘶桥110kv装配式集成变电站工程
项目简介
马嘶桥110kv变电站项目,变电站建设规模:
 1)主变本期1合:1*50MVA,终期2*50MVA
 2)110千伏本期出线2回,终期4回出线
 3)35千伏本期出线2回,终期4回
 4)10千伏本期出线8回,终期16回

马嘶桥110kv装配式集成变电站工程---设计详解

电气一次主接线设计
110kv采用单母线断路器分段接线,出线4回,本期采用单母线隔离开关分段接线,出线2回
本期建设段母线及段母线电压互感器间隔,#2主变进线,分段间隔的两组隔离开关及2回出线

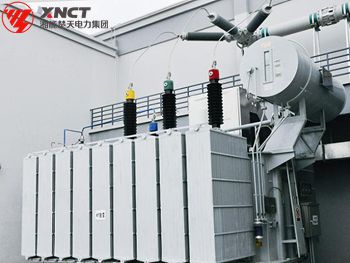

主变压器安装的分界点在110kv配电装置主变进线门架处
电气总平面布置设计
本期110kv、35kv分段间隔只上双刀闸,不上断路器和电流互感器
110kv屋外配电装置平面布置设计
设备接地应有便于测量的断开点,接地黄绿标示应规范,地表间距宜为接地体宽度的1.5倍,敷设在设备蜘蛛上的扁钢应紧贴设备支架。
110kv配电装置出现间隔断面设计
110kv断路器3台带落地支架
110kv双接地隔离开关2组
110kv单接地开关7组
110kv油侵式电流互感器9台
110kv线路PT3台
110kv氧化锌避雷器9台
110kv支柱绝缘子6只
