鼎立矿业110kV装配式集成变电站

文章出处:责任编辑:人气:-发表时间:2017-07-05 10:24【


一、工程简述

1、工程名称:鼎立矿业110kV装配式集成变电站

2、工程范围:EPC总承包,包括设计、施工、调试及代办供用电手续直至项目竣工验收合格并送电运行。

3、设计单位:湖南湘能电力勘测设计有限公司

4、施工单位:湖南湘能电力强弱电实业有限公司

二、工程设计

1、主变容量

主变最终规模为1x10MVA,本期建成一台。设110kV、10kV两级电压,采用三相两卷有载调压变压器,主变抽头110±8x1.5%/10.5kV,容量比为100/100。

2、各级电压出线规模

110kV出线最终1回,本期1回至220kV香格里拉变;

10kV出线最终8回,本期8回。

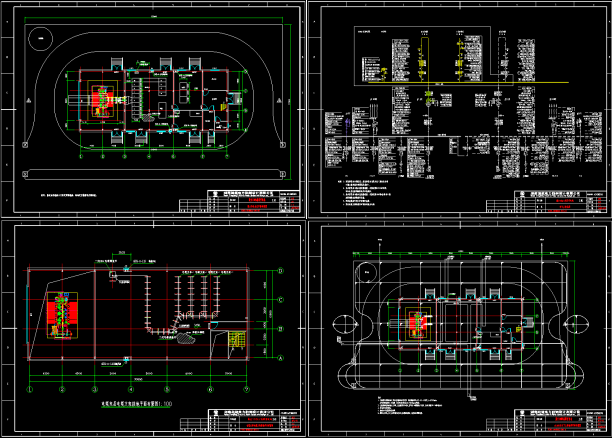

3、部分设计图纸


三、工程施工

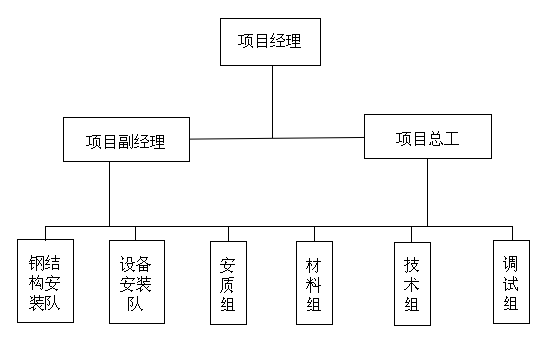

1、施工现场组织机构

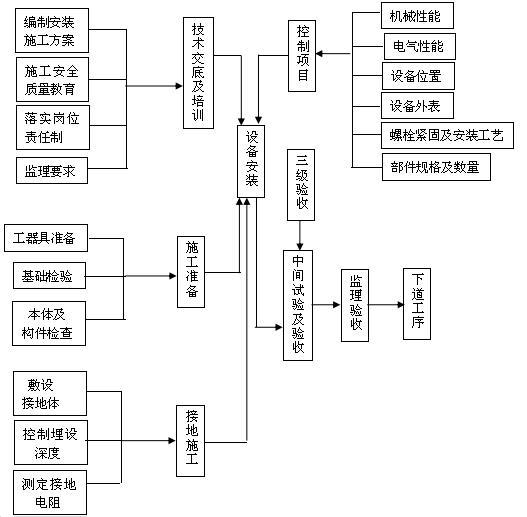

2、电气安装质量控制流程

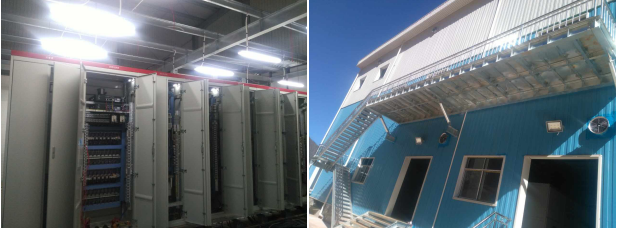

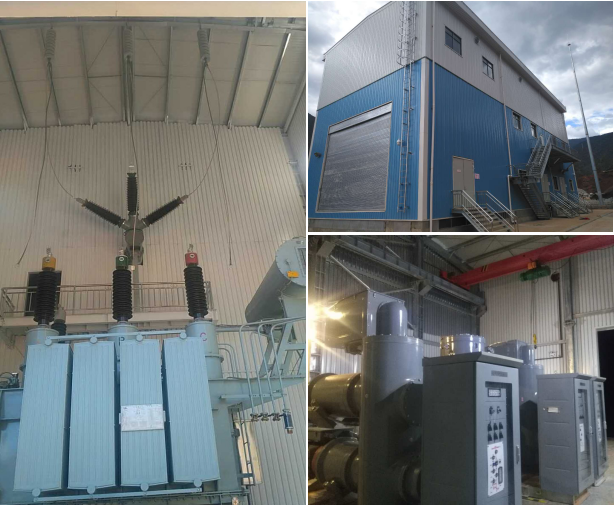

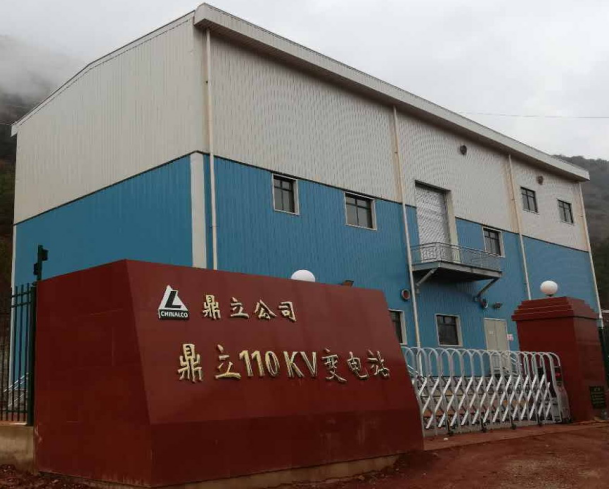

3、现场图片
