湘西220KV输电线路

文章出处:责任编辑:人气:-发表时间:2016-03-16 15:00【


一、工程概述

1、施工范围:龙江线第五标段(湘西)

2、线路长度:14Km

3、电压等级:220KV

4、工程性质:新建

5、输电线路设计:湖南湘能电力勘测设计有限公司

6、输电线路施工:湖南湘能电力强弱电实业有限公司


二、施工环境

1、地形、地质:大部分为高山,有少部分丘陵及平地,土质以岩石为主,有少量松砂石、坚土。

2、气象条件:最高气温31℃,最低气温2℃,最大风力3-4级。

3、交通情况:运输条件较差,道路简易,少数地方要修路。

4、线路交叉跨越:线路跨越共16处,其中110KV、35KV输电线路工程4处、10KV送电线路3处、公路3处、河流1处、低压线、通讯线5处。


三、设计参数

1、输电线路杆塔型号及数量:Z1(9基)、Z2(5基)、Z3(1基)、Z4(1基)、YJ30(3基)、YJ32(1基)、H(1基)及Z7(1基)、ZX11(4基)拉门塔。

2、砼杆型号:ZL1(7基)、ZL2(1基)、NL(3基)、JL(2基)4种杆型。

3、铁塔基础:现浇阶梯式基础。

4、水泥杆基础:预制底、拉盘及现浇重力式拉线基础。

5、导线型号:LGJ-300/40。


四、工程特点

1、线路位于湘西地区,土质以岩石为主,有少量坚土。

2、线路沿途经济林较多,如:油茶、桔树、苗圃等,交叉跨越、青苗及树补偿较多,施工时地方关系处理的好坏直接影响到施工安全、质量、成本及进度。

3、本线路多次跨越10KV-110KV线路及公路、河流、房屋及通讯线,加大了施工的难度,对施工提出较高的要求。

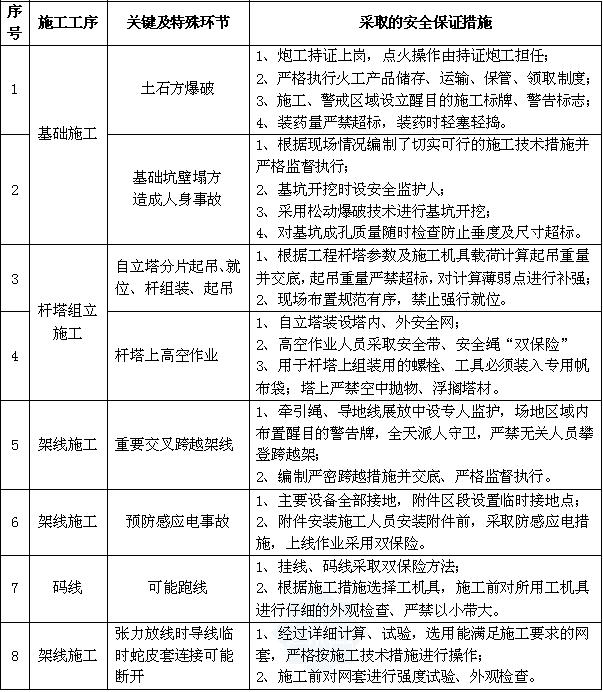

五、工程关键特殊环节采取的措施

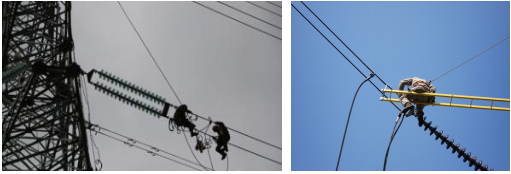

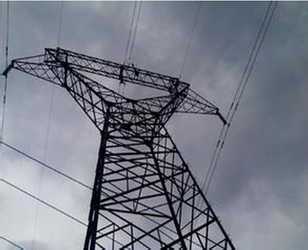

六、施工图片



七、工程施工力量

1、基础施工:2个主力施工队,每队技工8人/日,民工80人/日。

2、组立杆塔放紧线施工:2个主力施工队,每队技工32人/日,民工88人/日。

在湘能电力工程部经理的带领下,全体人员一起努力奋战。通过90天的紧张施工,工程顺利完工。


八、岩石爆破施工方案

  爆破施工采取不产生轰爆、无公害、安全性高的静态破碎法,配合人工二次破碎、清理弃石的施工方法。

  为提高施工安全及施工效率,拟采用非电毫秒雷管(间隔时间取50ms)进行引爆,施工要点如下:

1、施工工序:

布孔→打孔→装药→堵塞→网络联结→起爆→安全检查→出碴。

2、塔腿基面开挖:

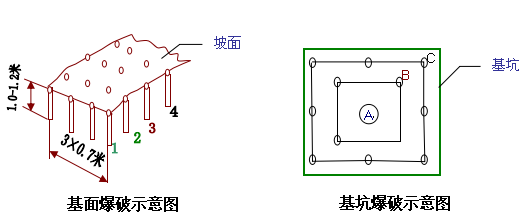

  采用分层循环爆破方法,布孔见下图。依图中数字顺序号各排以50ms微差间隔顺序起爆,一次爆破排数一般不超过四排。

3、基础坑开挖:

  按下图尺寸布孔,A孔为掏槽孔(先起爆),B为辅助孔(次爆)、C为周边孔(防震孔),起爆间隔为50ms,炮孔间距约为0.7米,深约1.0米。
