白石线110KV输电线路工程

文章出处:责任编辑:人气:-发表时间:2016-03-16 15:54【


一、工程概述

1、工程名称:白石输电线路工程

2、工程地点:金湖(江苏境内)

3、线路长度:14.19Km

4、电压等级:110KV

5、工程性质:新建

6、电力线路设计:湖南湘能电力勘测设计有限公司

7、电力线路施工:湖南湘能电力强弱电实业有限公司


二、工程勘测

1、地形:以平地、泥沼、河网为主。

2、气象条件:最高气温40℃,最低气温-20℃,最大风速为25m/s。

3、交通情况:部分交通较为便利,部分地段施工难度较大。

4、线路交叉跨越:线路跨越共54处,其中:通航河流1处、公路2处、高压输电线路21处、通信及低压线路30处。


三、工程设计

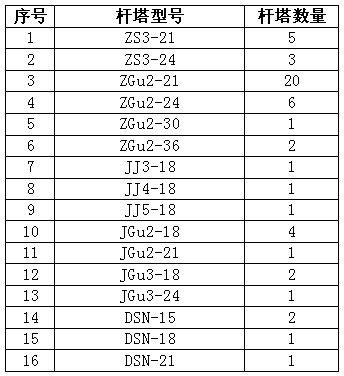

1、杆塔型号及数量


2、主要材料及型号:导线(LGJ-185/25)、地线(GJ-35)、复合绝缘子(FXB-110/100)、防震锤(导线FD-4、地线FG-35)。

3、线路前段单回路架设3.23Km,后段双回路架设10.96Km。

4、复合绝缘子要求泄漏比距不小于2.5cm/KV,跳线加重锤片2片。耐张、交跨35kV线路及跨越通航河流采用双串绝缘子,按反措要求,对采用双串悬垂绝缘子的设两处独立悬挂点。

5、基础施工时入江水道内、河塘内及地基较差的地方采用灌注桩,砼标号为C20。其它均采用阶梯式现浇基础砼,标号为C15。

6、避雷线采用直接接地,接地采用扁钢,接地型式采用封闭型,施工时实测接地电阻值,如不符合要求时延长接地体直至符合要求。


四、工程施工

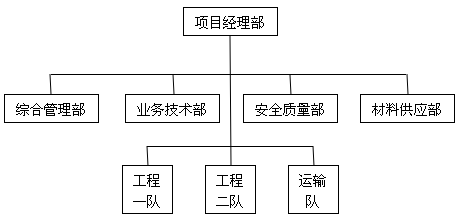

1、组织机构

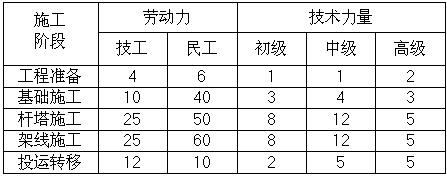

2、施工力量配置

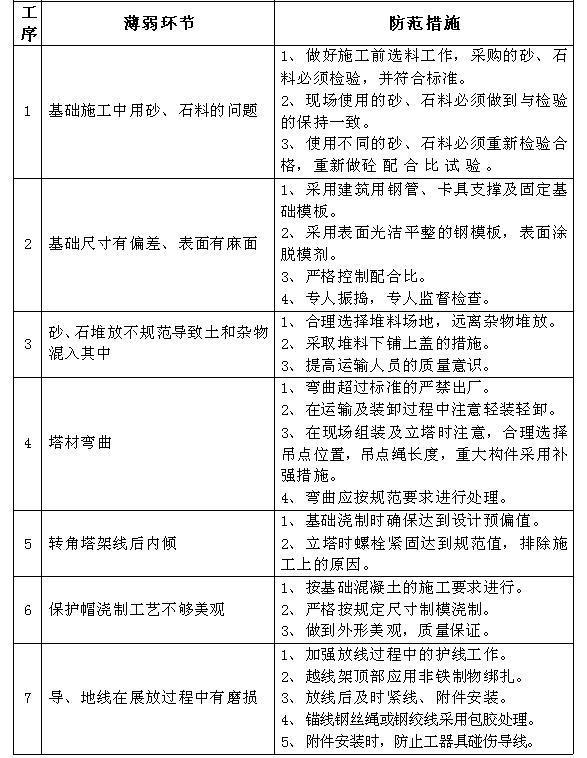

3、薄弱环节防范措施
