一、工程概述

1、工程名称：孝高线输电线路工程（山西境内）

2、线路长度：双回线路2*7.8Km

3、电压等级：110kV

4、工程性质：新建

5、承包范围：输电线路设计、输电线路施工

6、承建方：湘能楚天电力集团

二、工程勘测

1、地形地貌特点：线路所经地区地势起伏较大属山区, 全线占一般山地100％，交通运输条件困难。

2、气象条件：最高气温40℃，最低气温-25℃，平均气温10℃，最大风速为25m/s，覆冰﹣5mm；安装情况-10℃;雷暴日数40天。

3、沿线植被及农作物：农作物主要以玉米、树木以杨柳树为主。

4、线路交叉跨越：线路跨越共22处，其中：铁路1处、公路2处、35千伏线路2处、10千伏线路 8处、弱电线路7处、民房、洗煤厂3处，果园2处, 线路沿途砍伐杨柳树木30棵。

5、污秽等级：根据《山西省电力系统污区分布图》本工程线路全线按III级污秽区配置。

  湘能电力勘测设计在前期添置的一部分新型进口设备，在本次项目勘测中发挥出重要的作用，进一步提高了勘测数据的精确度。

三、工程设计

1、塔型/呼称高、基数：1J模块系列塔型。直线塔（1J-SZ1-18）18基、转角塔（1J-SJ4-18）3基、转角塔（J-SJ2-18）4基。

2、主要材料及型号：导线（LGJ-300/25）、地线（GJ-50）、良导体地线（JL-LB20A-59/3）、光缆（OPGW）、绝缘子（XWP3-100、FC100/146）、合成绝缘子（FXBW4-110/110）。

3、基础钢材：地脚螺栓为Q235钢，其它钢材为I、II级钢。

4、现浇基础的混凝土强度等级：刚性、柔性基础均为C20，垫层和地脚螺栓保护帽混凝土等级为C10。

5、铁塔主材、斜材：热轧等肢角钢，主材为Q345钢，斜材及其它材料为Q235钢。M16螺栓采用4.8级；M20和M24螺栓采用6.8级。

6、塔构件全部进行热镀锌防腐。铁塔距地面以上8m段螺栓全部加装防盗保护器，其余螺栓均加装扣紧螺母（标准采用GB805—88）。

  湘能电力勘测设计的工程师现场勘测，并精心设计。确保根据客户需求提供出最优的设计方案。

四、工程施工

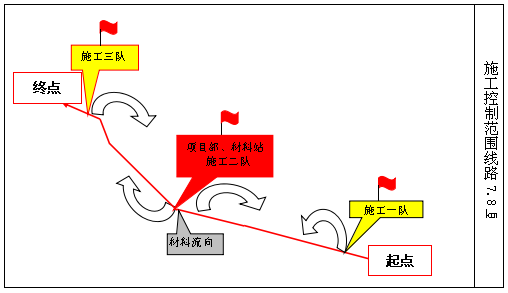

1、施工总平面布置图

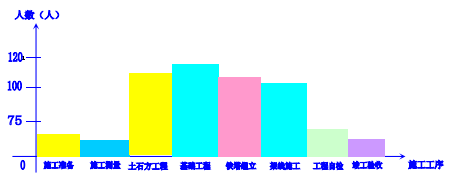

2、劳动力投入

  投入3个施工队，项目部设管理人员5人，工程技术人员2人，技工60人，力工54人。另外投入一个机运班，负责材料运输，机械、机具的维修、保养。

3、各部工程工期

注：各部工程根据现场的施工情况交叉同时进行。

  经过湘能电力强弱电工程部全体人员108天的共同努力奋战，工程顺利完工并交付使用。

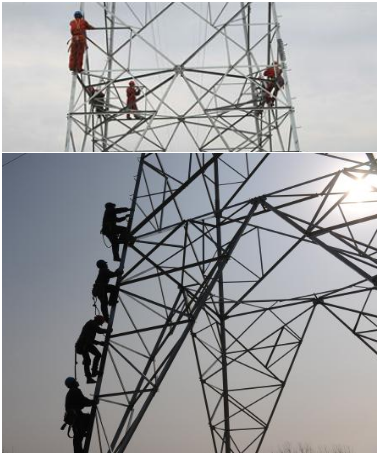

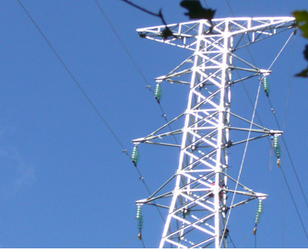

4、施工图片

5、跨铁路施工方案

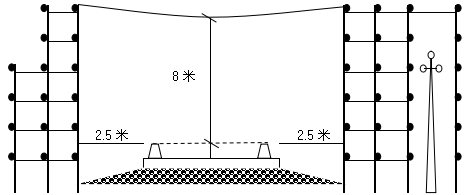

  采用木质架杆或钢管杆在铁路两侧离两边铁轨2.5m的位置分别搭设双侧3排组合式跨越架，封顶高度不小于8.0m。另铁路一侧的铁路贯通线搭设双侧单排架，可与铁路架联体组合。跨越架布置简图如下。
