  光伏发电技术日趋成熟，并从过去的独立系统，朝大规模并网方向发展。在经济发展水平较高、土地资源紧缺的城市，可建设与建筑物相结合的屋顶太阳能并网光伏发电项目。大、中型地面光伏电站一般选择光照充足的西部地区。

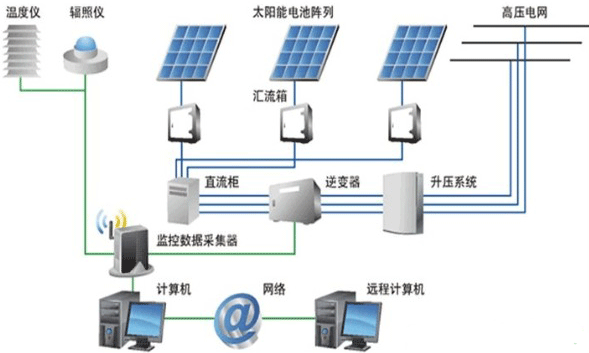

  大型光伏并网电站中，太阳能光伏组件阵列应用其光电特性，将太阳能转化为电能，以直流电形式输出，经三相逆变器(DC-AC)转换成电压较低的三相交流电，再通过升压变压器转换成符合公共电网电压要求的交流电接入公共电网。

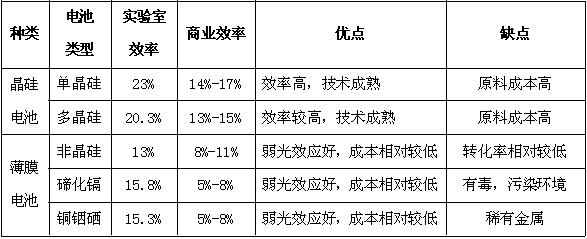

一、光伏组件

二、光伏方阵

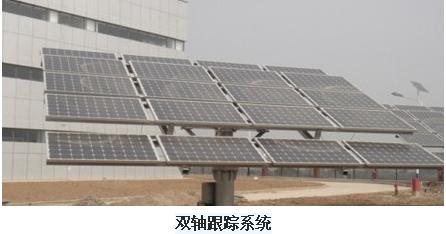

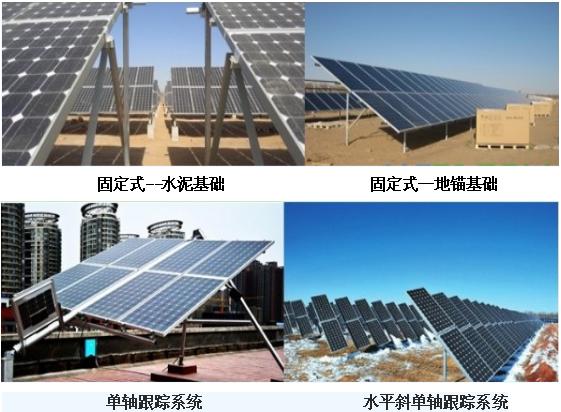

  由若干个光伏构件、光伏组件在机械和电气上按一定方式组装起来，并且有固定的支撑结构而构成的直流发电单元。在光伏发电系统设计中，光伏组件方阵的安装方式对系统接收太阳总辐射量有很大影响，从而影响到光伏发电系统的发电能力。光伏方阵的安装方式有固定式和跟踪式两种类型。跟踪式又可分为单轴跟踪和双轴跟踪两种类型。

三、光伏阵列汇流箱

  保证光伏组件有序连接和汇流功能的接线装置。该装置能够保障光伏系统在维护、检查时易于分离电路，当光伏系统发生故障时减小停电的范围。

四、直流防雷配电柜

  主要是将汇流箱输出的直流电缆接入后进行汇流，再接至并网逆变器。配电柜内含有直流输入断路器、漏电保护器、防反二极管、光伏防雷器等主要器件，在保证系统不受漏电、短路、过载与雷电冲击等损坏，和有效保证负载设备运行的同时，方便客户操作和维护。

五、并网逆变器

  将直流电转换为交流电的设备。包括电压控制、内部电源、误差放大、自保护装置等。按是否带变压器可分为无变压器型和有变压器型。对于无变压器型逆变器最大效率98.5%；对于有变压器型逆变器最大效率97.1%。

六、交流防雷配电柜

  通过配电给逆变器提供并网接口，采用断路器操作，含网侧防雷器，配置发电计量表、逆变器并网接口及交流电压电流表等装置。

七、交/直流电缆

(1)直流电缆包括：汇流箱至直流防雷配电柜；直流防雷配电柜至并网逆变器。

(2)交流电缆包括：并网逆变器至交流防雷配电柜；交流防雷配电柜至升压变压器；升压变压器至电网接入点。

八、监控及通讯装置

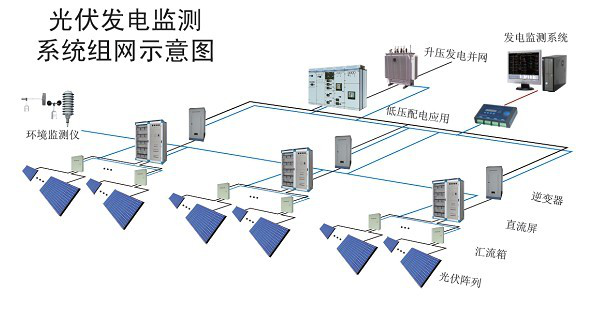

  实现发电设备运行控制、电站故障和数据采集维护等功能，并与电网调度配合，提高电站自动化水平和安全可靠，有利于减小光伏发电对电网的影响。在监控系统架构方面采用分层分布式结构。

九、防雷接地装置

  参考标准《建筑物防雷设计规范》GB50057-2010、《交流电气装置的接地设计规范》GB/T50065-2011。

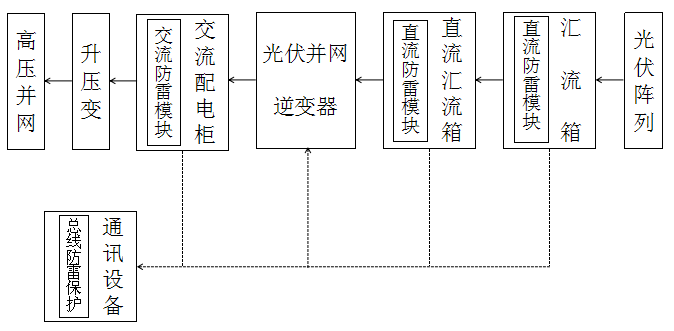

典型防雷方案
