厂矿企业智能供配电设计

厂矿企业智能供配电设计

任何一个现代化的厂矿企业,它的供电系统关系到能否正常、可靠、安全、经济地进行生产,所以厂矿企业对供电系统都十分重视;厂矿企业供电电源来源于两方,一方是来自国家电力系统,另外一方是来自厂矿企业自建的发电厂。对厂矿企业用户而言,衡量供电质量的主要指标为:交流电的电压及波形、频率和可靠性。

厂矿企业智能供配电设计优势

供电可靠

指工厂供电的电源,供配电系统的设计与运行等应保证满足全厂不同用电设备对供电可靠性的要求。

保证电能质量

为了满足用电设备对电压偏移的要求,工厂供配电系统应能采取一定的措施,以保证电压质量,如:

(1)正确选择无载调压型变压器的电压分接头或采用有载调压型变压器。

(2)合理选择变压级数,合理选择导线或电缆截面,以降低系统阻抗,减少电压损耗,缩小电压偏移范围。

(3)尽量使三相负荷平衡。在有中线的低压配电系统中,三相负荷不平衡将使负荷端的中性点偏移,造成有的相电压升高,加大了电压偏移。

(4)能灵活地改变系统的运行方式,如根据运行情况切投变压器,切换供电线路等。

(5)采用并联电容器、同步补偿机等无功补偿设备,改变供电系统无功功率的分布,减少线路电压损失,以提高用户端电压。

在抑制供电系统高次谐波方面,用户对所用的整流装置、非线性用电设备等,也应采取一定的技术措施,减少高次谐波电流大量注入电网,造成对供电网络的电磁"污染"。

保证安全

工厂供配电系统的设计、安装、运行、维修中均必须充分考虑到人身安全与设备安全。符合安全供用电规定。

结线方式力求简单清晰、 操作检修方便、运行灵活

在满足安全、可靠的前提下,工厂供配电线路及变配电所结线应力求简单清晰;投入、切除操作方便;检修操作方便;能适应不同运行方式的变化,根据需要灵活地从不同方向得到供电。

经济

供配电系统的投资要少,运行费用要低,总的经济效果为最好。

此外,在设计供配电系统时,根据工厂发展情况及周边条件,考虑有适当发展余地。

厂矿企业智能供配电设计

厂矿企业智能供配电设计厂矿企业智能供配电设计



厂矿企业智能供配电设计解决方案

工厂供配电系统的设计、施工与运行、维护管理均离不开良好的电气设计,下图(图04)为我司设计的某工厂供电系统图,所谓供电系统图,实际上就是用电气图形符号按照供电系统的组成方式,表示出一次设备的连接次序和关系的图形,也常称为电气主接线图。为了使图形简单清晰,通常供电系统的系统图、平面布线图等均采用单线表示法,即两根或两根以上的导线只用一条线来表示。

工厂供电系统图能清晰地表明工厂供电的电源以及电能输送、分配、控制等一次设备之间的关系,是工厂电气运行人员进行倒闸操作的主要依据。它能帮助人们迅速准确地了解工厂供配电系统的全貌。

工厂供配电系统图

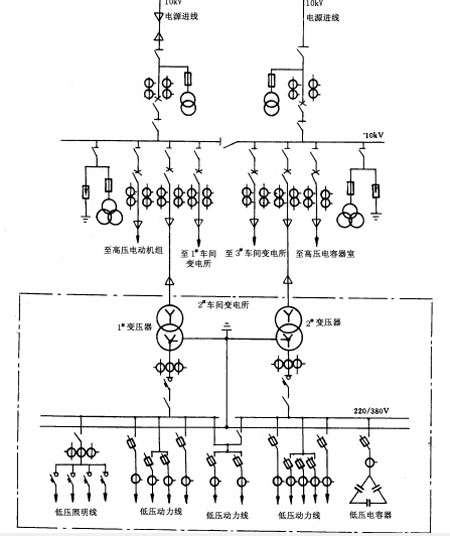

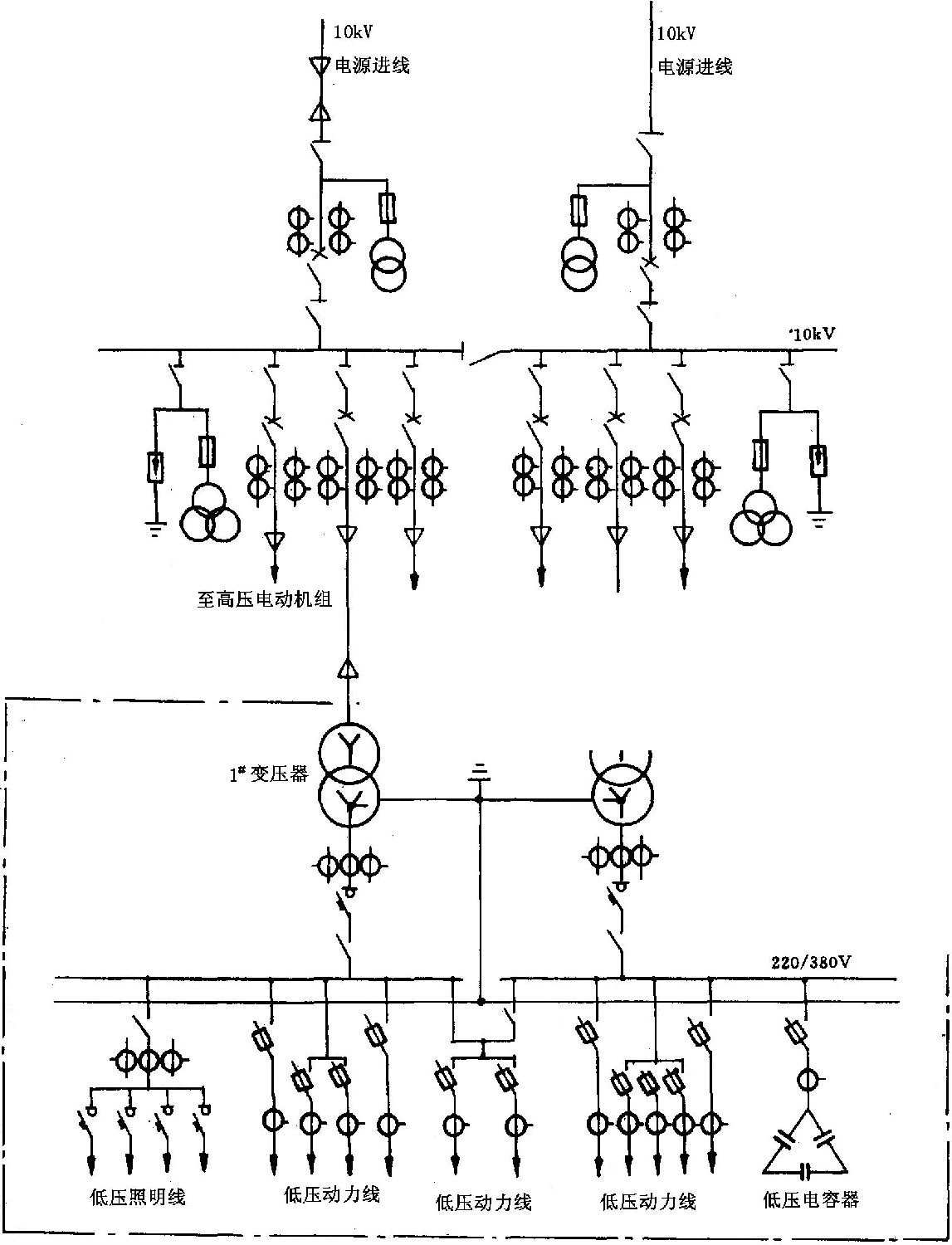

图04 工厂供配电系统图

如从图04可以看出,这个工厂有一个双回路电源进线的高压10KV配电所,一回是架空进线,一回是电缆进线,分别接于用分段隔离开关连接的两段母线上,正常供电时,分段隔离开关断开,两段母线分别向1#、2#、3#车间变电所供电,2#车间变电所用双回路供电,可见它是重要负荷。在两端母线上都皆有电压互感器和避雷器,用于计量和防雷保护。车间变电所设在靠近负荷中心处,2#车间变电所低压侧也设有两端母线,低压母线分别配电给低压动力负荷和照明负荷。高、低压母线上均接有补偿无功功率的电容器,以提高工厂功率因数。

工厂厂区配电系统平面布置图

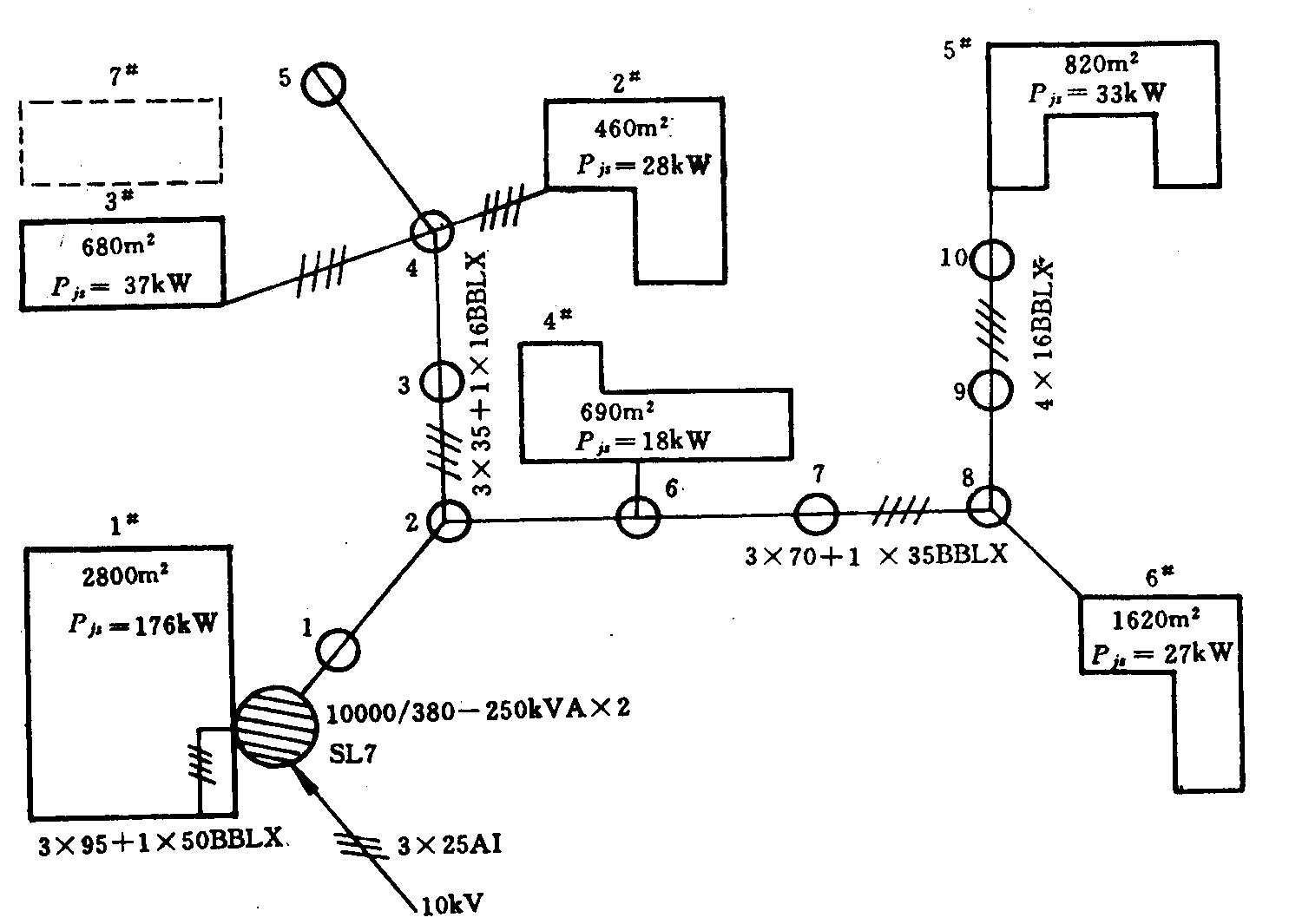

图05 工厂厂区配电系统平面布置图

上图(图05)所示为我司设计的某厂区建筑物外配电线路总平面布置图。它是用于表示建筑物外接供电电源布置情况的图纸,主要表明变配电所与线路的平面布置情况。它能反映高压架空线路或电力电缆线路进线方向;变配电所的位置、型式;高低压配电线路的走向及负荷分配,各建筑物平面面积、主要平面尺寸及其负荷大小;架空线路的电杆型式、编号、电缆沟的规格;导线的型号、截面积及每回线的根数等。从图05可以看出,该厂电源进线为10KV架空线,工厂变配电所设在靠近大负荷的车间,引出三回380/220V低压线至各车间。供配电导线的型号、走向均示于图中。

锅炉房动力配电线路平面布置图

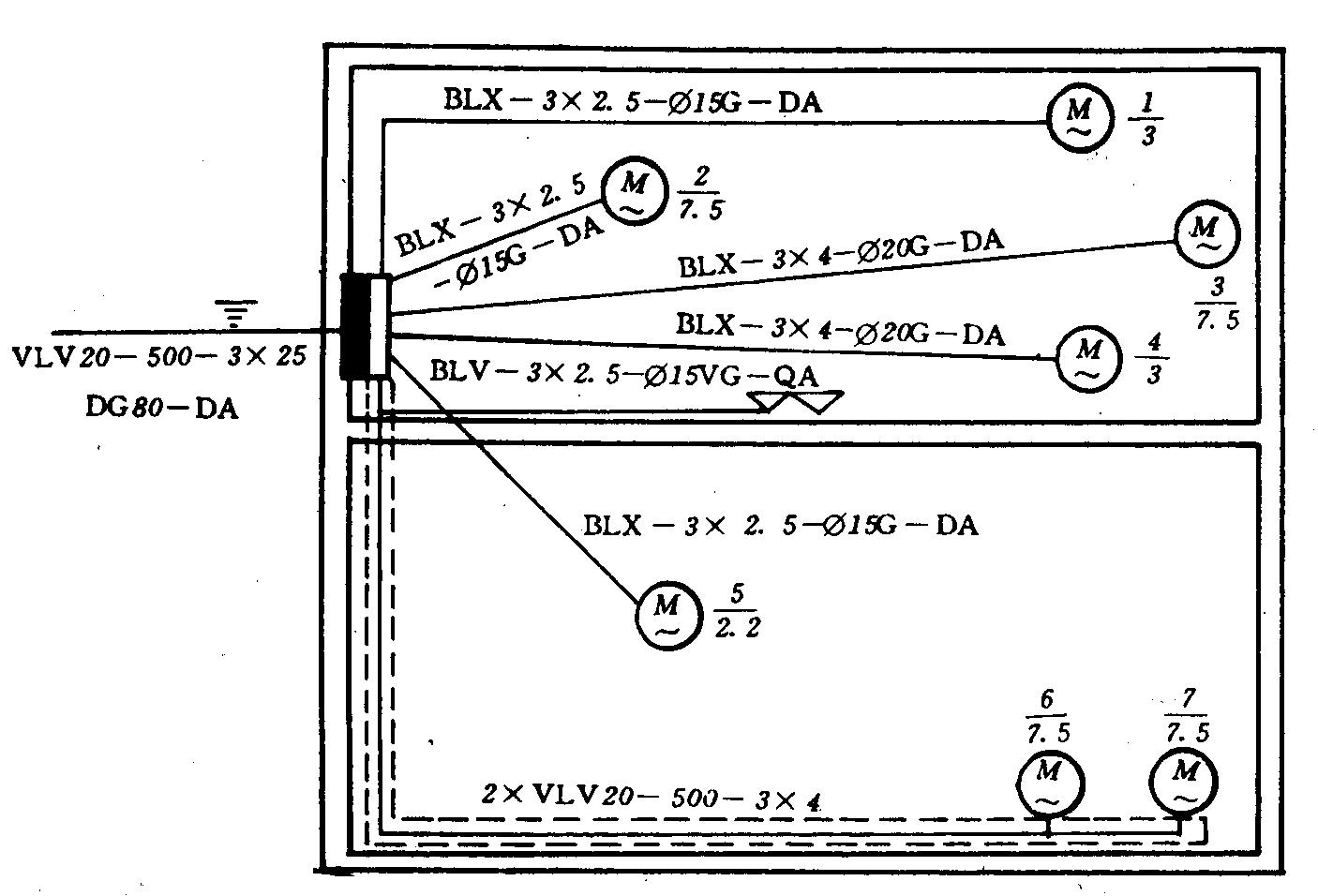

图06 锅炉房动力配电线路平面布置图

图06为一个锅炉房的动力配电线路平面图。它是按建筑物不同标高的楼层分别画出的。它反映动力线路的敷设位置、敷设方式、导线穿线管种类、线管管径、导线截面及导线根数,同时还反映各种电气设备及用电设备的安装数量、型号及相对位置。在平面图上导线及设备通常采用图形符号表示,导线及设备间的垂直距离和空间位置一般不另用立面图表示,而是标注安装标高,以及附加必要的施工说明来表明。为了更明确地表示出设备的安装位置和安装方法,户内动力配电线路平面图一般都在简化了的土建平面图上绘出,电气部分用中粗线表示,土建部分用细实线表示。从图06的图形符号及标注符号可以看出,这个锅炉房安装了7台电动机和一个三相插座。电源进线穿入直径为80mm的电线管(DG)内,在地下暗敷(DA),然后接至动力配电箱。1、2、3、4、5号电动机的配线均穿钢管(G)沿地暗敷(DA);6、7号电动机为电缆配线沿电缆沟敷设(图中虚线表示电缆沟)。三相插座配线为穿入的硬塑料管(VG),沿墙暗敷(QA)。

----------------------------------------------------------------------------------------------------------------------------------------------
