1、设备选型

·光伏组件

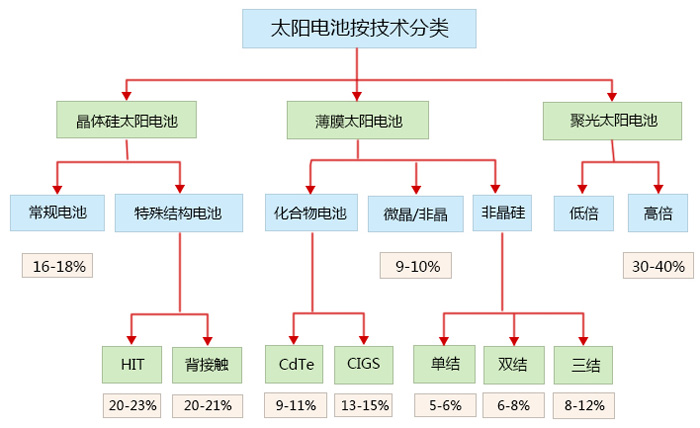

·目前工程中采用的光伏组件

单晶硅、多晶硅、非晶硅薄膜电池

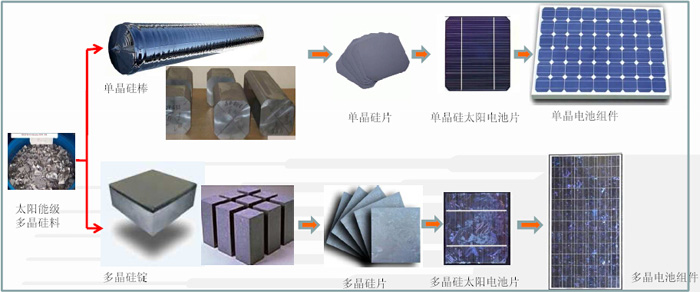

·光伏电池片、组件的制造流程

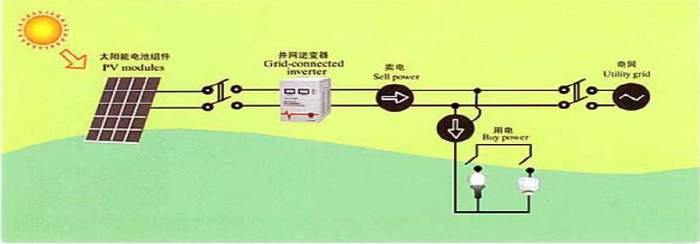

·逆变器

将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把视线逆变过程的装置称为逆变设备或逆变器。

·逆变器的分类

集中式逆变器、组串式逆变器

集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW)的系统中。

组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。

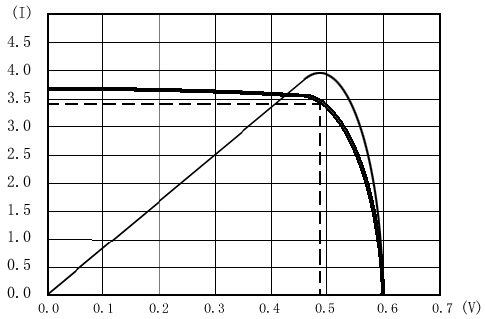

· 逆变器的MPPT功能

最大功点跟踪(Maximum Power Point Tracking,简称MPPT)系统是一种通过调节电气模块的工作状态，使光伏板能够输出更多电能的电气系统。

·逆变器的防孤岛效应

孤岛效应(Islanding Effect)是指电网突然失压时，并网光伏发电系统仍保持对电网中的临近部分线路供电状态的一种效应。

孤岛效应的危害：

孤岛效应可能对整个配电系统设备及用户端的设备造成不利的影响，包括：

①危害电力维修人员的生命安全;

②影响配电系统上的保护开关动作程序;

③孤岛区域所发生的供电电压与频率的不稳定性质会对用电设备带来破坏;

④当供电恢复时造成的电压相位不同步将会产生浪涌电流，可能会引起再次跳闸或对光伏系统、负载和供电系统带来破坏;

⑤光伏并网发电系统因单相供电而造成系统三相负载的欠相供电问题。

·高海拔逆变器

高海拔地区(云、贵、青海、川藏等)要考虑选择高原型逆变器。

①提高绝缘水平。巴申定律：当气体成分和电极材料一定时，气体间隙击穿电压是气压和极间距离乘积的函数;

②考虑降容系统。高原逆变器能满足在3000m一下海拔不降容运行，超过3000m海拔要考虑降容系统。

----------------------------------------------------------------------------------------------------------------------------------------
