湘西220kv输电线路工程

一、工程概述

1、施工范围：龙江线第五标段（湘西）

2、线路长度：14Km

3、电压等级：220KV

4、工程性质：新建

5、输电线路设计：湖南湘能电力勘测设计有限公司

6、输电线路施工：湖南湘能电力强弱电实业有限公司

二、施工环境

1、地形、地质：大部分为高山，有少部分丘陵及平地，土质以岩石为主，有少量松砂石、坚土。

2、气象条件：最高气温31℃，最低气温2℃，最大风力3-4级。

3、交通情况：运输条件较差,道路简易，少数地方要修路。

4、线路交叉跨越：线路跨越共16处，其中110KV、35KV输电线路工程4处、10KV送电线路3处、公路3处、河流1处、低压线、通讯线5处。

三、设计参数

1、输电线路杆塔型号及数量：Z1（9基）、Z2（5基）、Z3（1基）、Z4（1基）、YJ30（3基）、YJ32（1基）、H（1基）及Z7（1基）、ZX11（4基）拉门塔。

2、砼杆型号：ZL1（7基）、ZL2（1基）、NL（3基）、JL（2基）4种杆型。

3、铁塔基础：现浇阶梯式基础。

4、水泥杆基础：预制底、拉盘及现浇重力式拉线基础。

5、导线型号：LGJ-300/40。

四、工程特点

1、线路位于湘西地区，土质以岩石为主，有少量坚土。

2、线路沿途经济林较多，如：油茶、桔树、苗圃等，交叉跨越、青苗及树补偿较多,施工时地方关系处理的好坏直接影响到施工安全、质量、成本及进度。

3、本线路多次跨越10KV-110KV线路及公路、河流、房屋及通讯线,加大了施工的难度，对施工提出较高的要求。

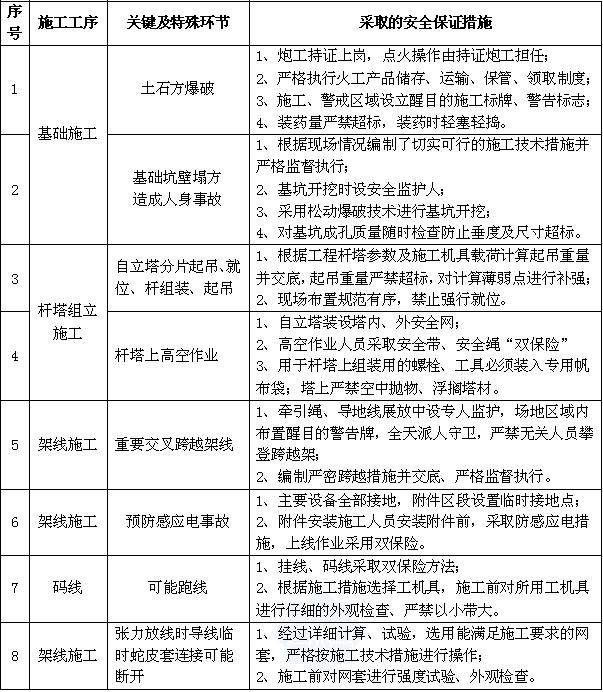

五、工程关键特殊环节采取的措施

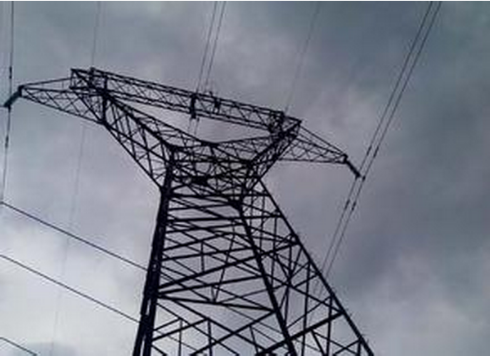

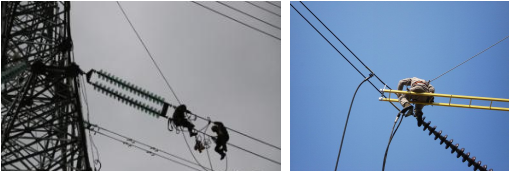

六、施工图片

七、工程施工力量

1、基础施工：2个主力施工队，每队技工8人/日，民工80人/日。

2、组立杆塔放紧线施工：2个主力施工队，每队技工32人/日，民工88人/日。

  在湘能电力工程部经理的带领下，全体人员一起努力奋战。通过90天的紧张施工，工程顺利完工。

八、岩石爆破施工方案

  爆破施工采取不产生轰爆、无公害、安全性高的静态破碎法，配合人工二次破碎、清理弃石的施工方法。

  为提高施工安全及施工效率，拟采用非电毫秒雷管（间隔时间取50ms）进行引爆，施工要点如下：

1、施工工序：

布孔→打孔→装药→堵塞→网络联结→起爆→安全检查→出碴。

2、塔腿基面开挖：

采用分层循环爆破方法，布孔见下图。依图中数字顺序号各排以50ms微差间隔顺序起爆，一次爆破排数一般不超过四排。

3、基础坑开挖：

按下图尺寸布孔，A孔为掏槽孔（先起爆），B为辅助孔（次爆）、C为周边孔（防震孔），起爆间隔为50ms，炮孔间距约为0.7米，深约1.0米。
